揭秘汽车发动机冷却系统:控制原理解析

8 月前 / in 汽车

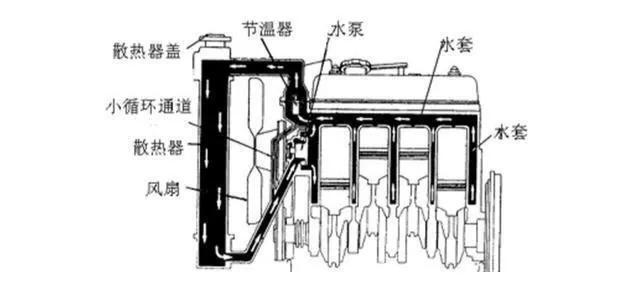

发动机冷却系统(电动风扇)控制,发动机冷却系统控制由冷却液温度传感器、冷却液温度控制器、高速和低速风扇控制继电器、电动风扇转换继电器及相关的电路等组成。

冷却液温度控制器(水温控制盒)

根据有关的温度传感器和开关信号来控制有关继电器电路的通断,实现如下的控制:

1)冷却液温度在92~97℃时,冷却液温度控制器使低速电动风扇继电器通电,两电动风扇电机串联而同时低速旋转。

(这个一条,一般在气温条件较好和车辆保养较好的情况下,水温一般都会保持在92度左右正常运行)

2)冷却液温度到101℃时,冷却液温度控制器使低速电动风扇继电器、高速电动风扇继电器和电动风扇转换继电器同时通电,两电动风扇电机并联而同时高速旋转。

(这一条就不说了,一看就明白)

3)冷却液温度到达118℃时,冷却液温度控制器接通冷却液温度报警灯电路,冷却液温度报警灯(在仪表盘上)亮。

(如果报警灯报警,这时千万不要再行驶了,不然就会开锅的,假入在高速上遇到这种情况,你就拔掉棕色水温传感器的插头,让高速风扇长期起动,保持80公里/小时的时速行驶,找到最近的修理厂进行捡修)

4)发动机停机时,若冷却液温度>112℃,温度控制器使电动风扇继续低速旋转,进行6min的延时冷却。

(这一条,一般在夏天或气候温度较高的地区时常会出现,如果你要说他是不正常的现象,那你真的就是个巫医)

5)空调开关闭合时,电动风扇低速旋转。

(这一条,无论你的水温如何低,只要你按下空调开关,电动风扇低速就会运转)

6)接通点火开关时,若冷却液温度控制器(通常叫做水温控制盒)的15号端子无电压(请检查空调继电器和驾驶舱内保险盒中的F2熔断器是否故障),如6号6)接通点火开关时,若冷却液温度控制器(通常叫做水温控制盒)的15号端子无电压(请检查空调继电器和驾驶舱内保险盒中的F2熔断器是否故障),如6号端子有电压(这时,就应该处在冷却液温度报警灯电路状态),则电动风扇高速旋转。

(检查水温控制盒的6号端子)

7)制冷系统压力>170kPa时,电动风扇高速旋转。

(如果你在行驶过程中突然遇见高速风扇狂转个不停,请该检查制冷系统的压力,提示:高速转换继电器故障也会导致该现象)

8)若冷却液温度信号不正常(请检查棕色水温度传感器是否损坏),冷却液温度控制器(水温控制盒)将认为发动机处于大负荷运转状况,电动风扇高速旋转。

(如果冷车起动发动机后高速风扇就开始运转,然后水温上来后又停止运转,恢复正常,请检查冷却液温度信号线路和高速转换的继电器)

9)若水温控制盒严重故障,就算水温在-40度至1000度,所有风扇都不会运转。

好啦,本期有关于汽车发动机冷却系统的控制原理精彩内容,我就给你们全部讲述完了。
